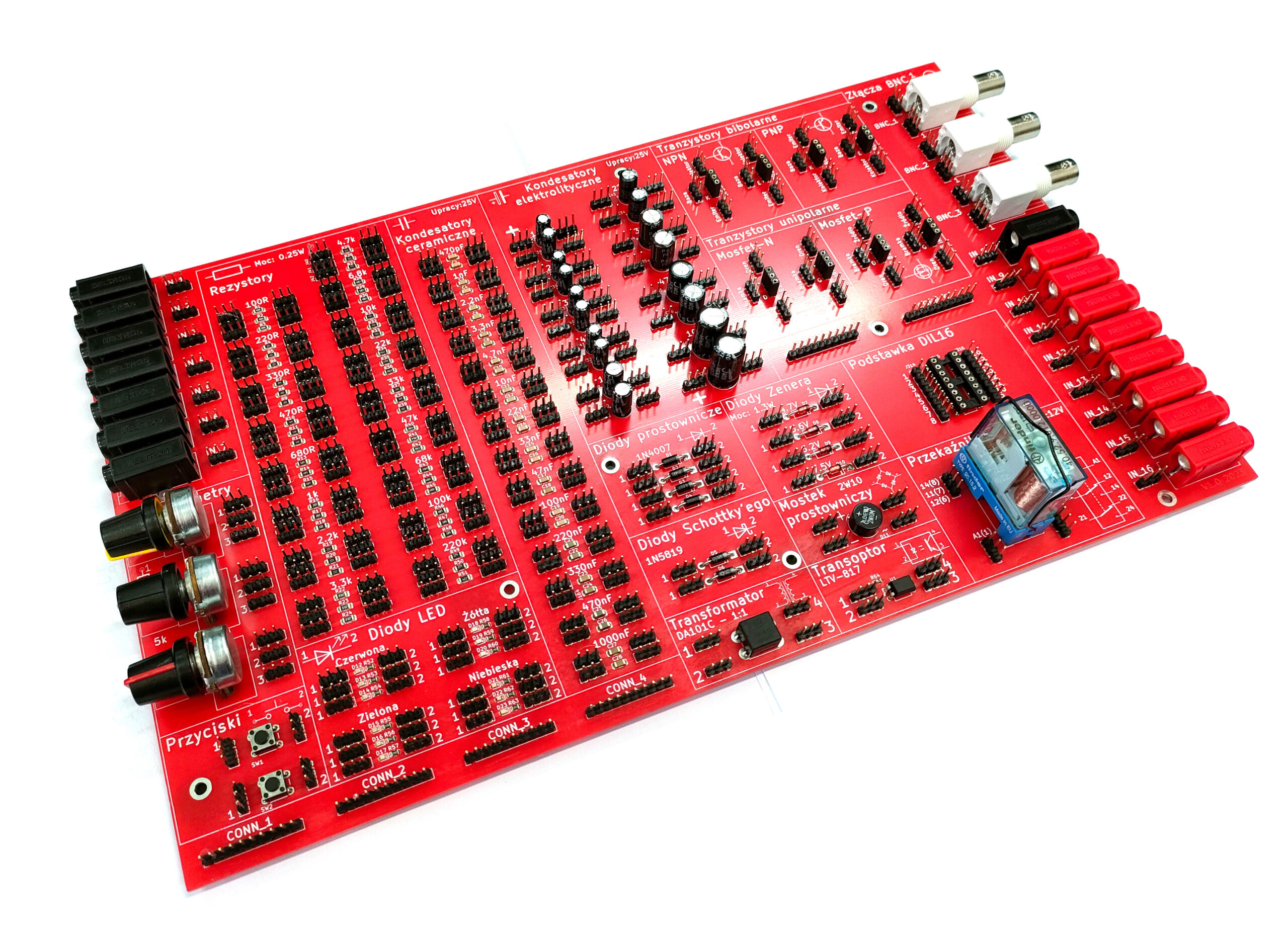

Płytka elementów do nauki podstaw elektroniki

Płytka elementów powstała w celu ułatwienia prowadzenia zajęć z podstaw elektroniki na różnych formach zajęć edukacyjnych. Może być również wykorzystywana przez początkujących hobbystów chcących łatwo rozpocząć swoją przygodę ze światem elektroniki.

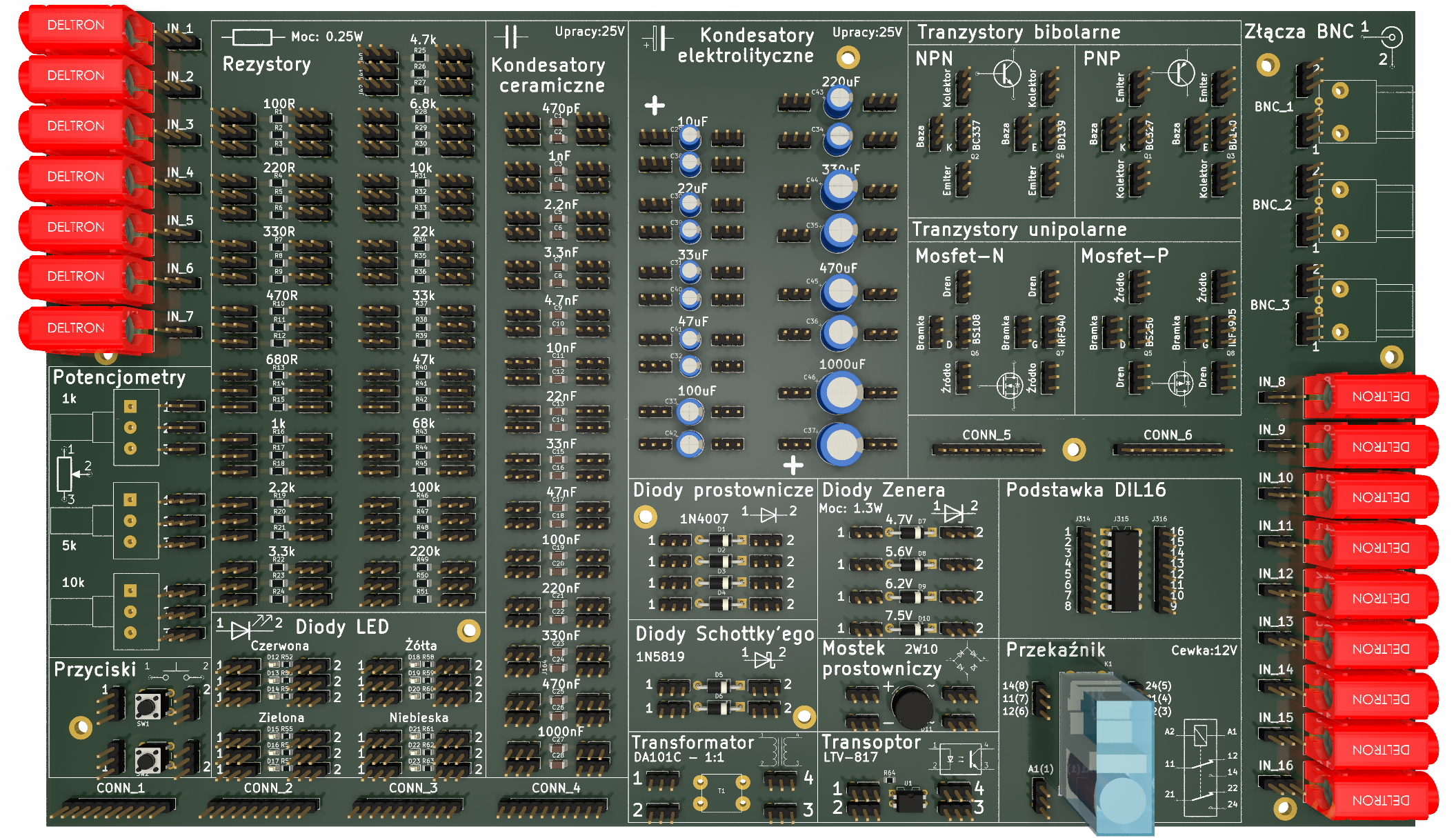

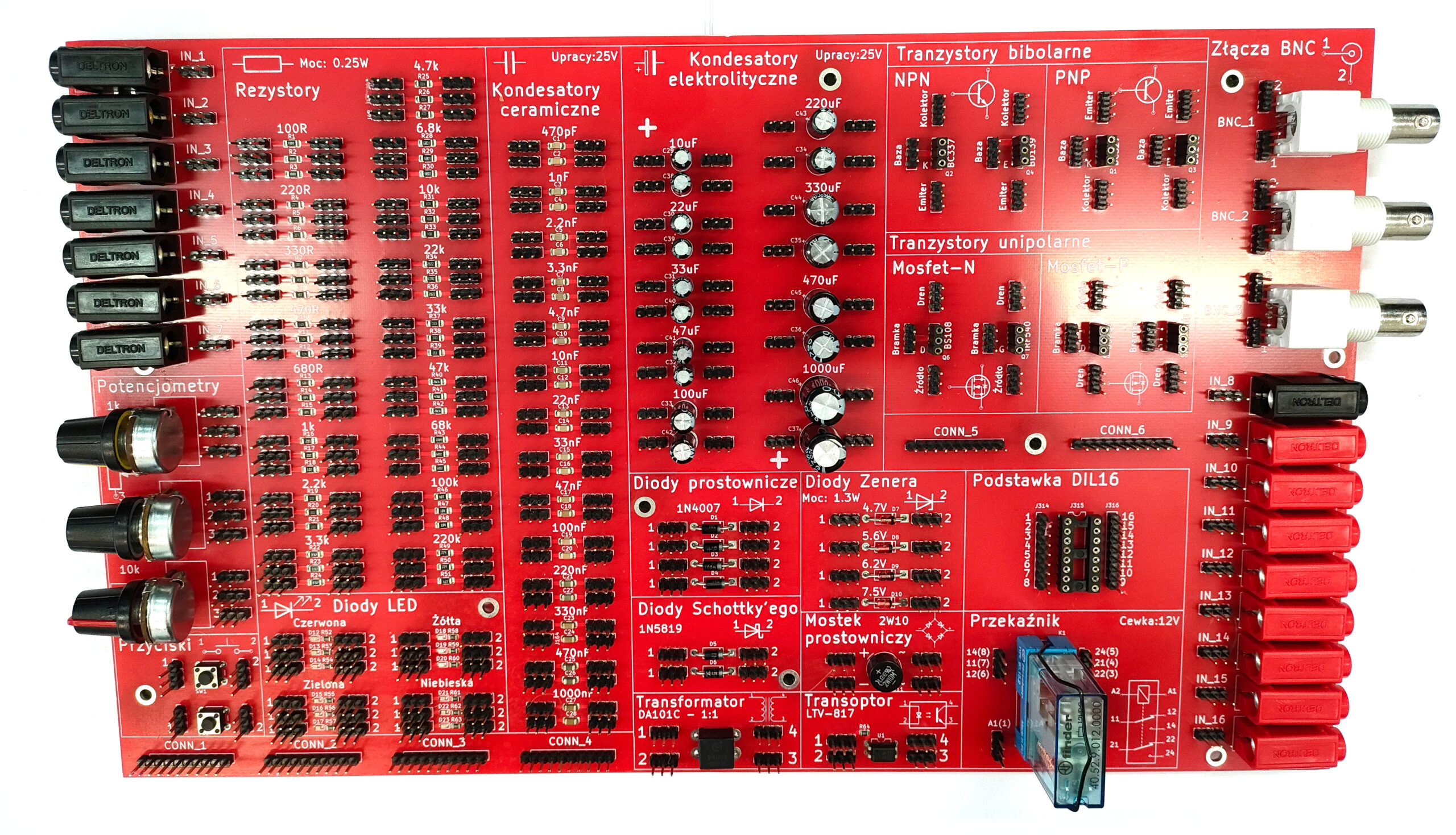

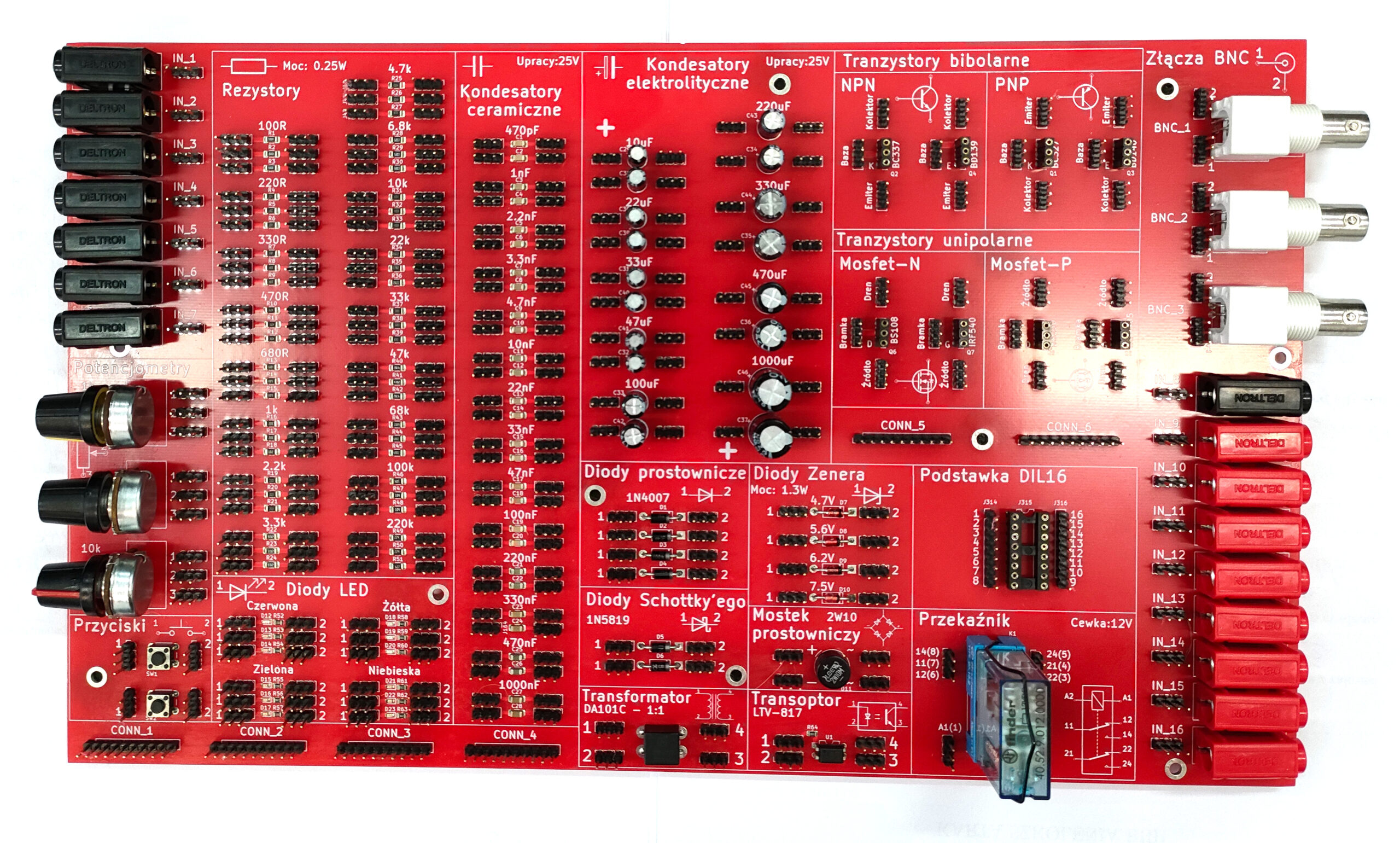

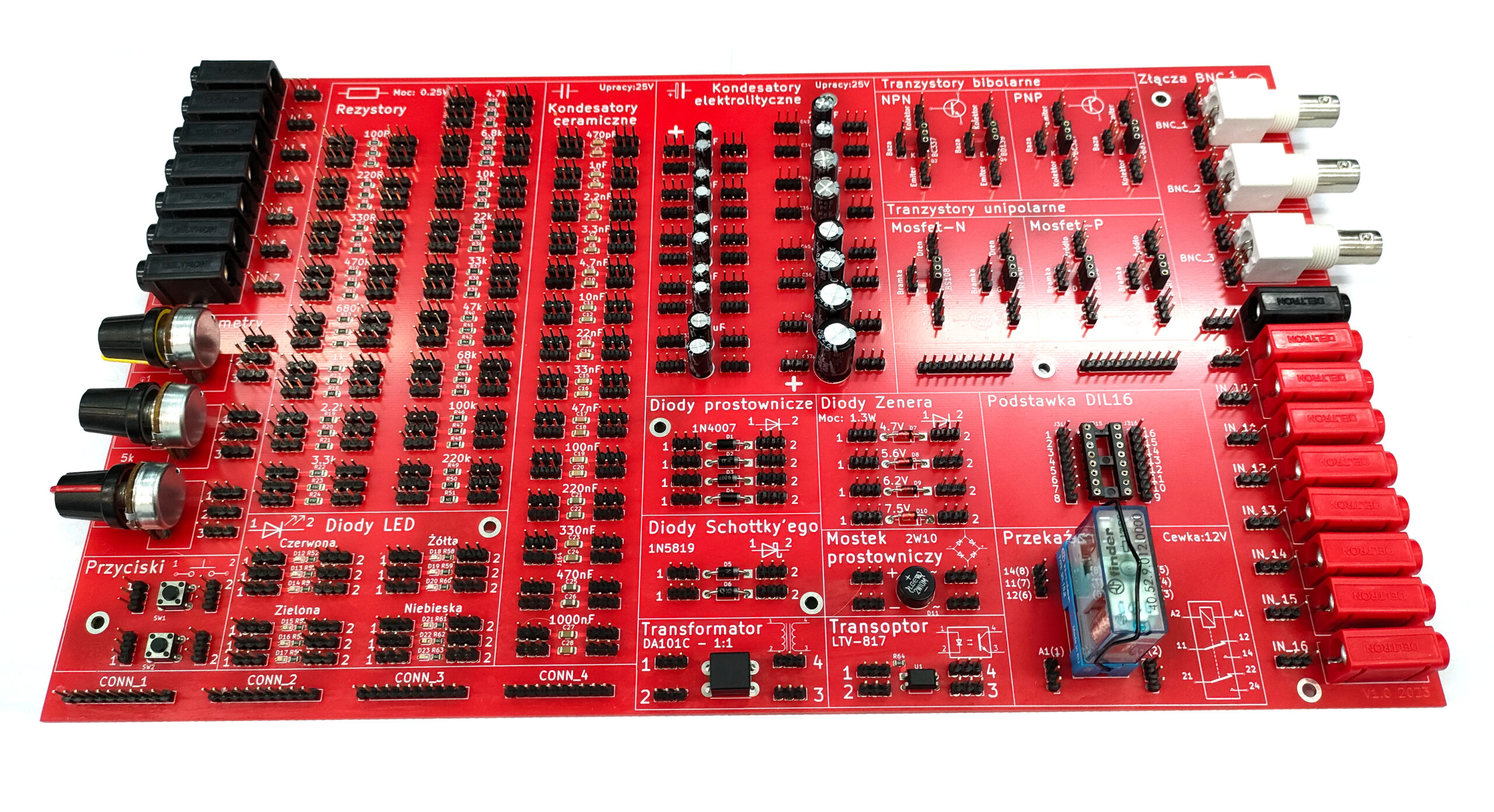

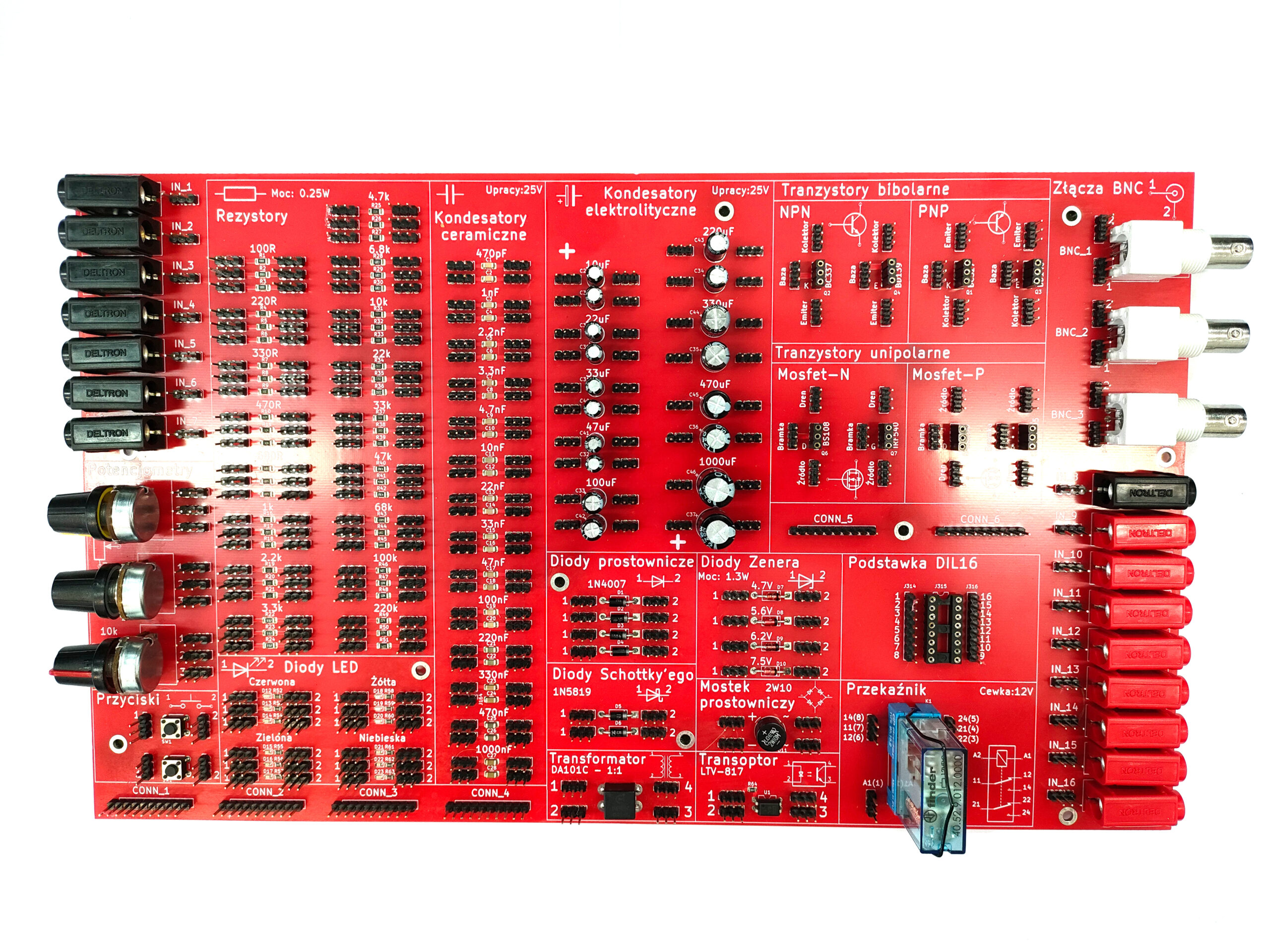

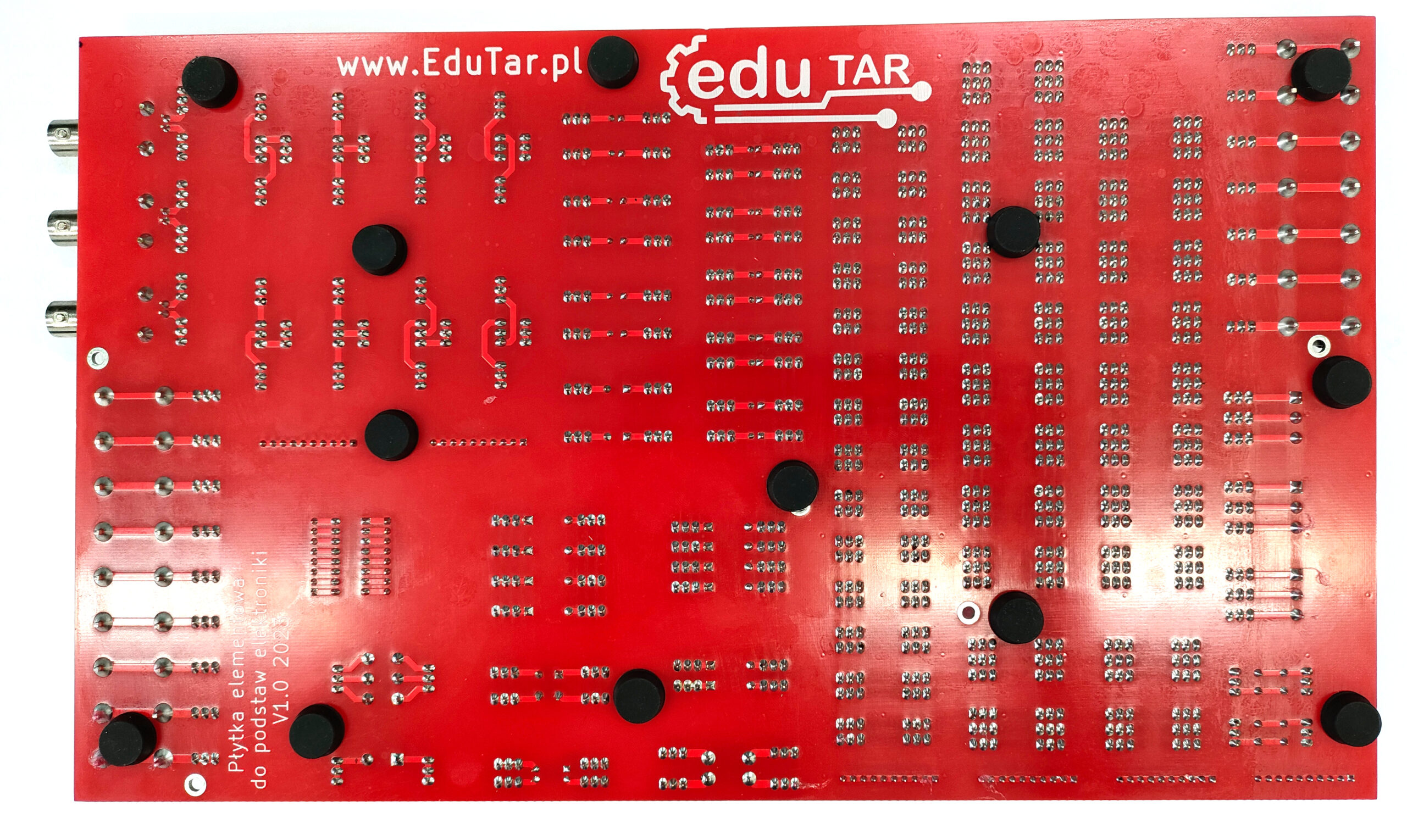

Zawiera podstawowe elementy elektroniczne wraz z czytelnymi opisami. Łączenie elementów a tym samym budowanie układów elektronicznych odbywa się przy wykorzystaniu złączy na płytce i przewodów połączeniowych. Nie jest wymagane żadne lutowanie elementów. Wybrane elementy, które zostały umieszczone na płytce zapewniają możliwość zaprojektowania i przetestowania podstawowych układów. Tak przygotowanie projekty można łatwo udokumentować, jak i dokonać niezbędnych pomiarów.

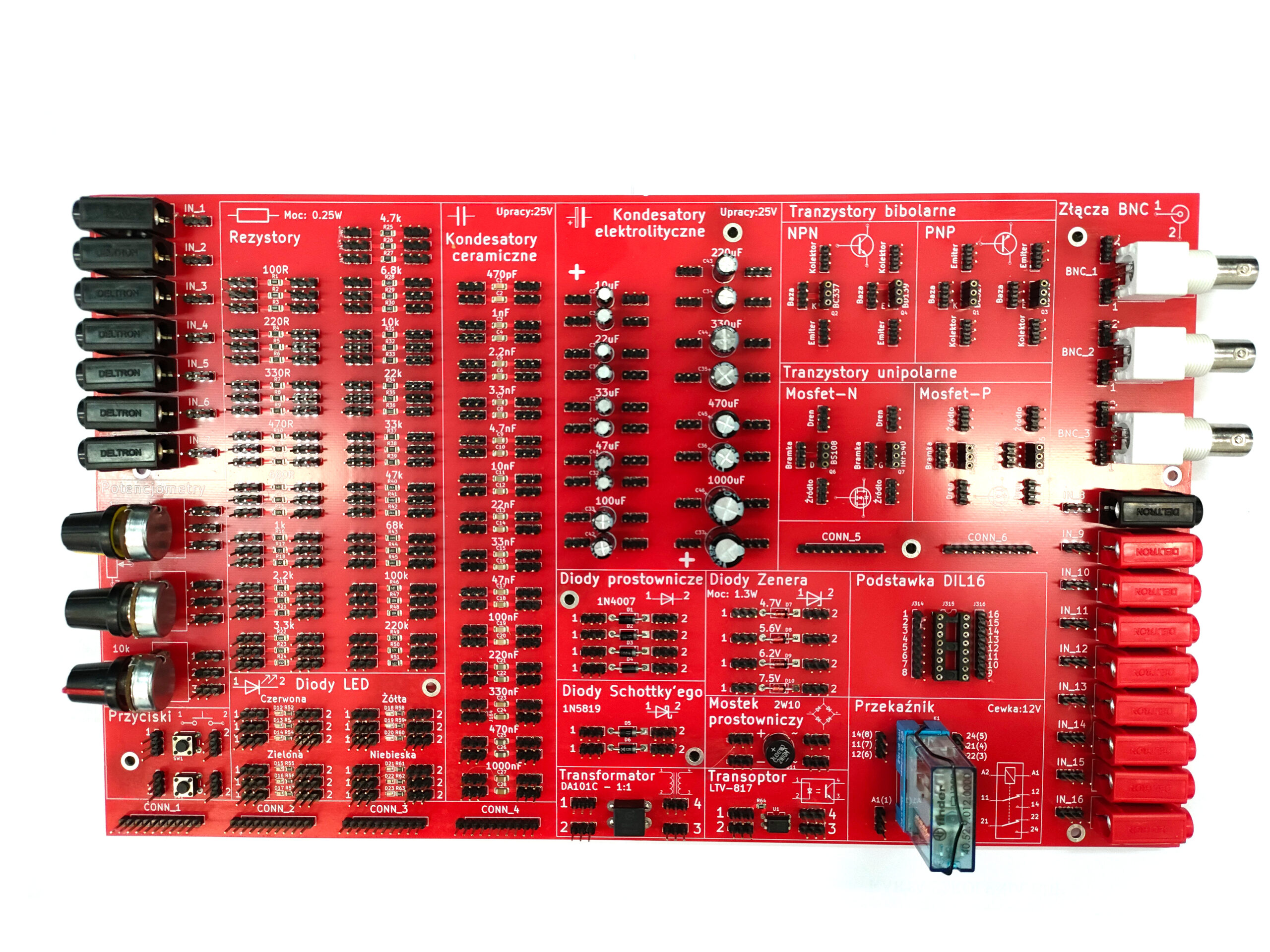

Schemat płytki w pliku pdf:

schemat płytki

Przykładowe zadanie:

Zadanie 1

Należy podłączyć przewody zasilające do złączy IN_6 i IN_7. Następnie zbudować układ, który spowoduje zaświecenie diody LED żółtej (D18) po wciśnięciu przycisku 1 (SW1). Należy pamiętać o dobraniu rezystora ograniczającego prąd w obwodzie.

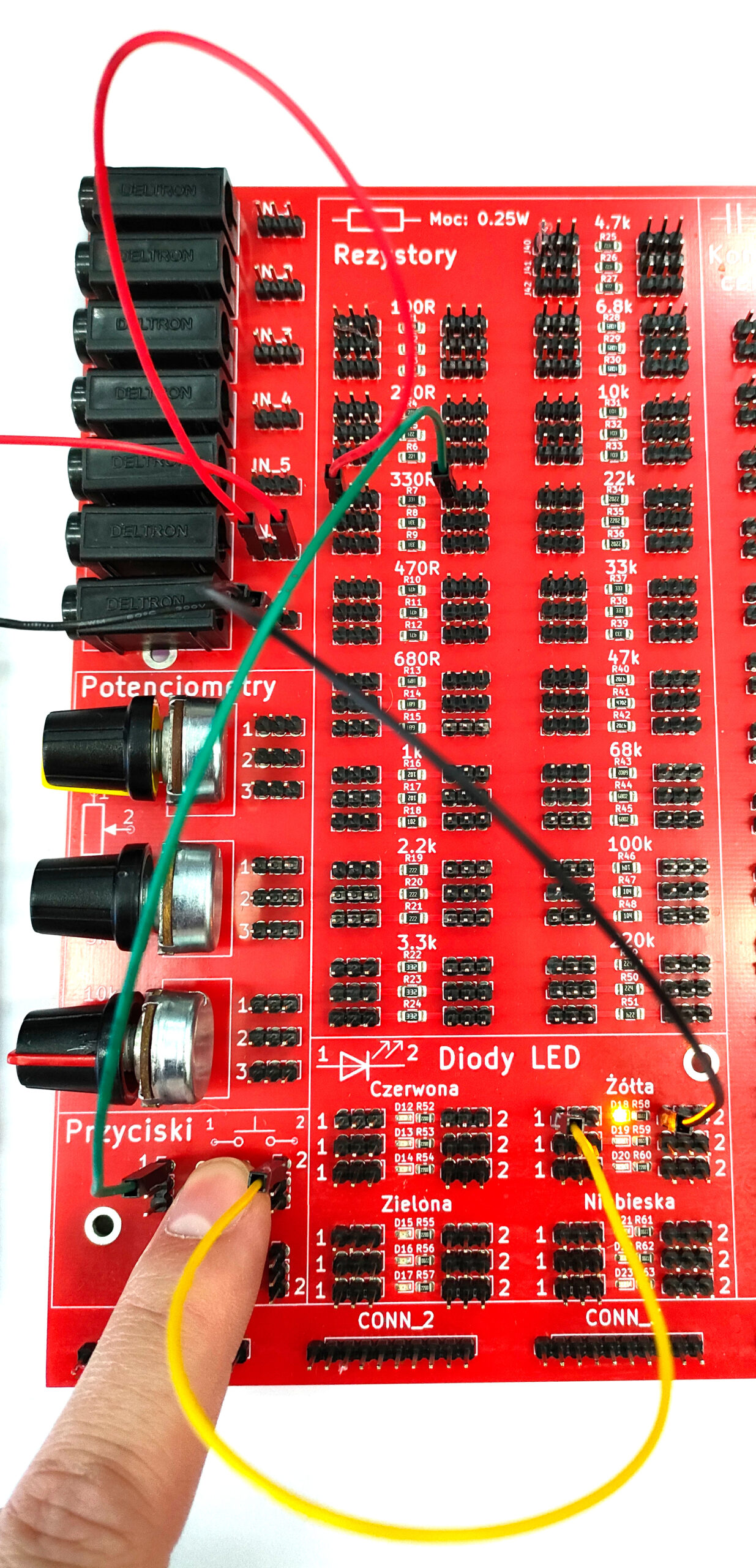

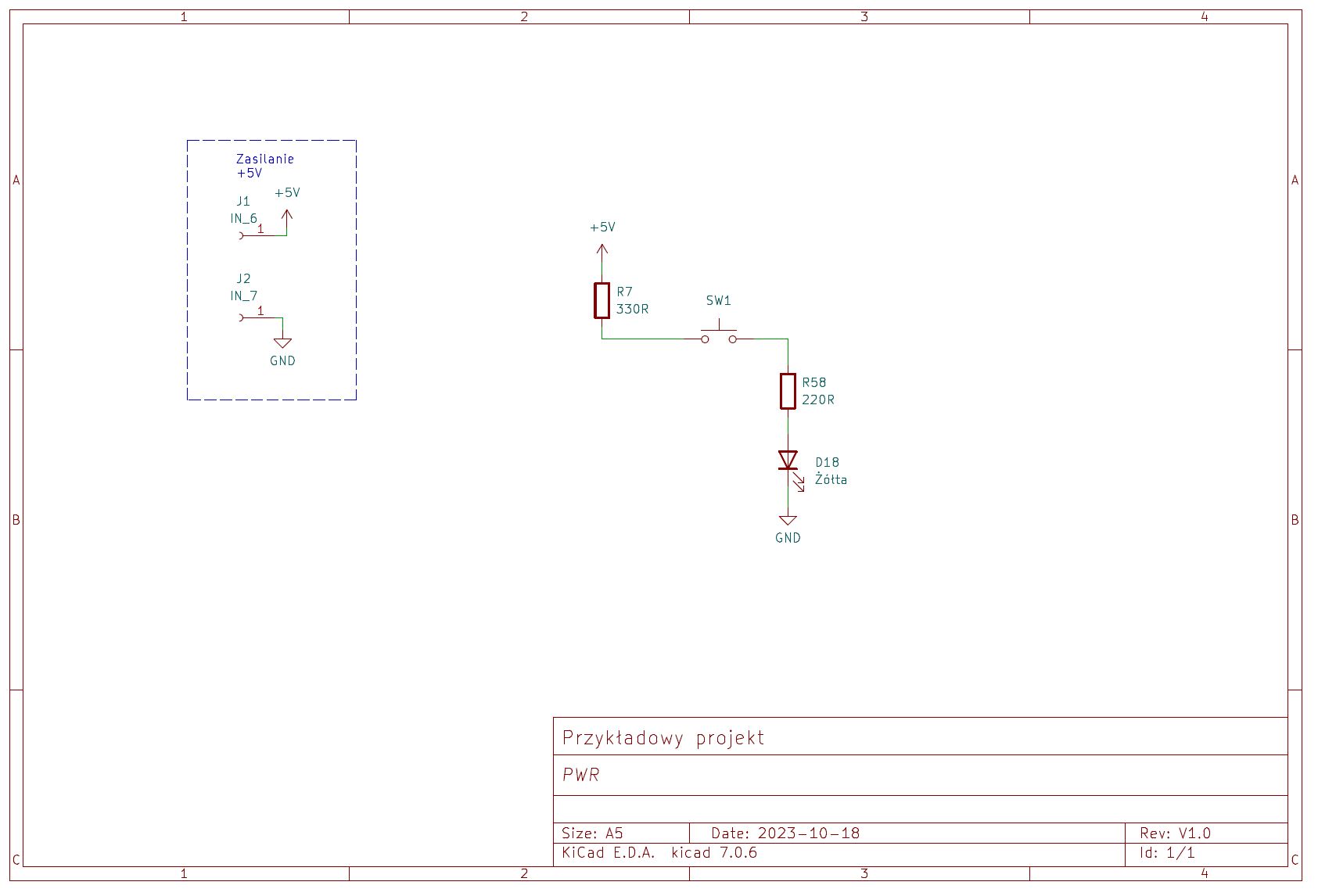

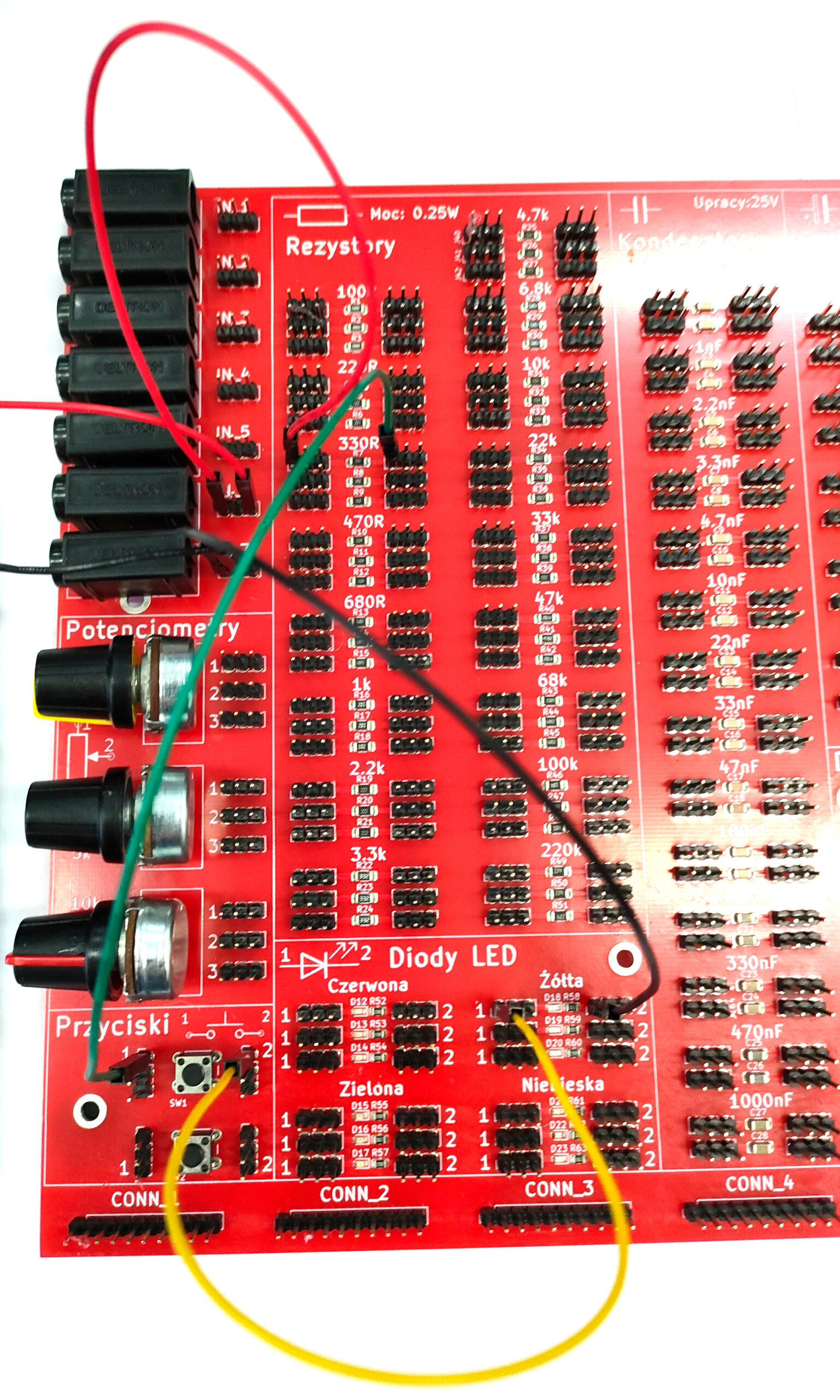

schemat podłączenia:
